Новый регулятор скорости вращения FP-FSR-8

Российский завод компонентов холодильной техники Фригопоинт с 01 февраля 2023 г начал серийный выпуск нового трехфазного регулятора скорости вращения FP-FSR-8. Основным изменением является литой алюминиевый корпус, который совмещен с радиатором, благодаря чему уменьшился габарит и упростился конструктив регулятора. Также была изменена схемотехника регулятора связанная с изменением конфигурации радиатора. Алгоритмы работы остались неизменными.

Описание регулятора:

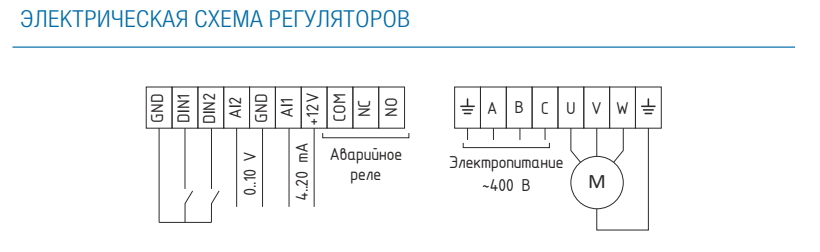

Регулятор скорости вращения вентиляторов FP-FSR-8 предназначен для установки на холодильные агрегаты с целью поддержания заданного уровня давления конденсации в системе путем изменения скорости вращения вентиляторов конденсатора за счет регулирования напряжения. Устройство является ведомым, управление происходит на ведущем устройстве. В устройстве предусмотрены унифицированные входные сигналы 0...10В и 4...20 мА, цифровые входы дистанционного включения и аварии, а также аварийное реле.

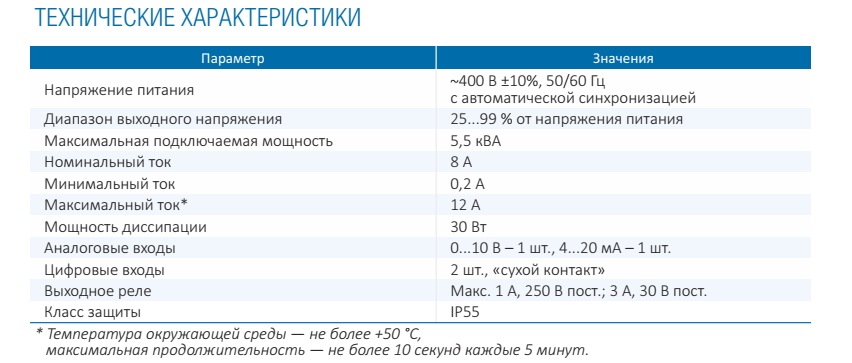

Технические характеристики регулятора представлены в таблице:

Принцип работы:

Регулятор FSR-8 работает по принципу изменения выходного напряжения (обрезания фазы) в соответствии с входным сигналом. Регулятор имеет 2 варианта входного сигнала: 4...20 мА, 0...10 В. Источник входного сигнала задается переключателем DIP-1. Регулятор имеет 2 режима работы в зависимости от положения DIP-2.
DIP-2 = 0. Режим CUT OFF. В этом режиме (см. рис.) скорость вращения вентилятора пропорциональна входному сигналу во всем диапазоне, от минимальной Vmin до максимальной Vmax скорости. Регулирование выключается, когда уровень входного сигнала достиг минимального значения INmin. Регулирование включается, когда уровень входного сигнала поднялся до значения INmin+3%. DIP-2 = on. Режим MIN SPEED. В этом режиме (см. рис.) скорость вращения вентилятора пропорциональна входному сигналу во всем диапазоне, от минимальной Vmin до максимальной Vmax скорости. При снижении входного сигнала до минимального значения INmin и ниже регулирование не выключается, а продолжает работать на скорости Vmin.

Вне зависимости от режима работы регулирование выключается (OUT=0), если:

• DI1 разомкнут — дистанционное выключение;
• DI2 разомкнут — произошла внешняя авария (перегрев двигателя);
• <--LOCK выключен — регулирование заблокировано;
• произошел перекос фаз.

Регулятор имеет функцию подхвата. DIP-0 = off — подхват отключен. DIP-3 = 1 — подхват включен. В этом случае при пуске регулирования выходной сигнал имеет значение OUT=100% в течение 5 секунд, а затем включается пропорциональное входному сигналу регулирование.  Подхват может быть плавным (DIP-4=1). При этом значение выхода плавно увеличивается от 0 до 100 % пропорционально времени подхвата.

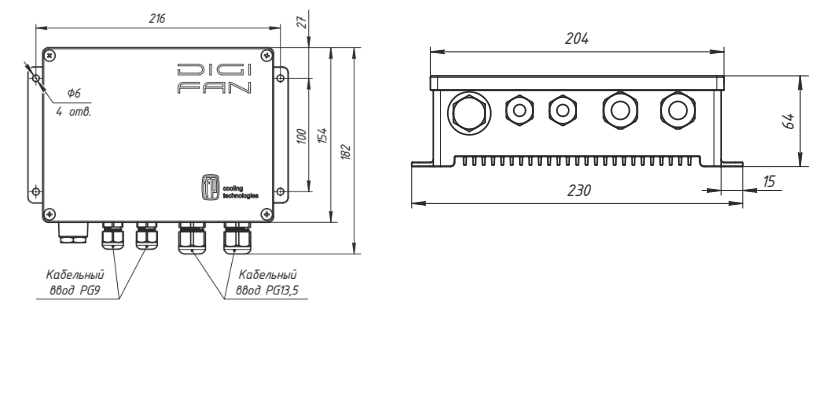

Габаритный характеристики представлены на рисунке:

Инструкцию на регулятор скорости вращения на русском языке можно скачать по следующей  ссылке>>>

Техническая листовка на регулятор скорости вращения можно скачать по следующей  ссылке>>>
